FHC-시리즈 구조분석

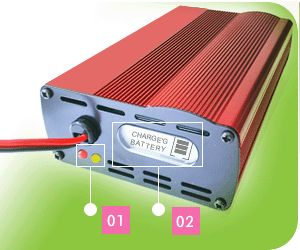

 LED 경고등



전원 입력 상태
LED (적색)

충전 상태
LED (두가지 )

● 켜짐

● 꺼짐

 오렌지

 녹색

전원 정상

전원입력 안됨

균등 충전

부동 충전

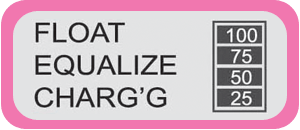

  LCD 디스플레이





충전 상태 디스플레이

배터리 레벨 디스플레이  12V (24V)

FLOAT+CHARG’G

EQUALIZE+CHARG’G

100

75

50

25

부동 충전

균등 충전

13.9V (27.8V)

13.3V (26.6V)

12.6V (25.2V)

11.9V (23.8V)

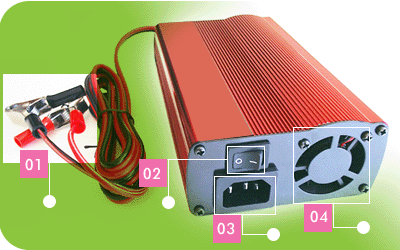

  배터리 연결 집게 또는 단자

배터리에 연결하는 부분으로 오랜 충전을 하게 되면 부식화가 올 수 있으므로 부식이 되면 반드시 단자를 새로운 것으로 교체하여 사용하여야 합니다. 부식으로 인하여 배터리에 충전이 되지 않는 경우가 있습니다.


  ON/OFF 스위치

충전기를 켜고 끕니다.



  입력소켓 :::::::

충전기를 벽 콘센트에 연결하여 교류 AC 220V 전원을 공급받는다





  쿨링 팬 :::::::

다른 기기들은 사용하는 중에 점점 온도가 올라가 쿨링팬이 동작하나 충전기는 초기에 높은 전류로 충전하고 나중에 점점 충전 전류가 낮아지는 구조라서 처음 연결 시에 팬이 빠르게 돌아가고 점점 충전이 진행되면 쿨링 팬의 속도가 낮아지면서 조용히 돌아갑니다. 그리고 초기에 열 발생이 많더라도 걱정하지 않으셔도 됩니다. 그런데 열 발생은 많은데 팬이 돌지 않는 경우는 팬이 고장일 수 있으며 균등 충전 시에 팬이 돌지 않으면 즉시 사용을 중지하시고 고장난 팬을 교체하거나 A/S를 받으셔야 합니다. 이 경우 LCD가 꺼지는 증상이 있을 수 있습니다. 충전을 진행할 경우 열에 의한 LCD 손상이 있을 수 있습니다.
