충전 완료 확인 방법
 글쓴이 : 페어스톤
조회 : 904
   충전_완료_확인_방법.hwp (24.5K) [9] DATE : 2019-05-20 16:29:34
충전 완료 확인 방법
*** 디지털 충전기 FHC-1230를 사용할 경우

1. 먼저 검정전원코드를 연결한 후 충전기에 ON-OFF 스위치를 켠다.
LCD 창 위에 빨강 LED에 불이 들어오는지 확인한 후 우측 LED에
녹색불이 들어오는지 확인한다.
[빨강 - 전원을 알려줌. 녹색은 부동전압이 나온다는 뜻임.]
2. 모든 LED에 불이 들어오면 스위치를 OFF 시킨다.
3. 충전기 후면부에 검정단자 1개와 빨강단자 2개가 있음을 확인한다.
4. 검정단자엔 검정케이블을 연결하고 빨강단자엔 한곳만 선택하여
빨강단자를 연결한다.
5. 검정전원코드를 220V에 연결된 상태에서 충전기 출력단자를 배터리에
연결한다.
[검정색집게는 -(마이너스) 배터리단자에 연결, 빨간색집게는 +(플러스) 배터리단자에 연결한다.]
6. 모든 전선 연결 확인 후 충전기 스위치를 ON 시킨다.

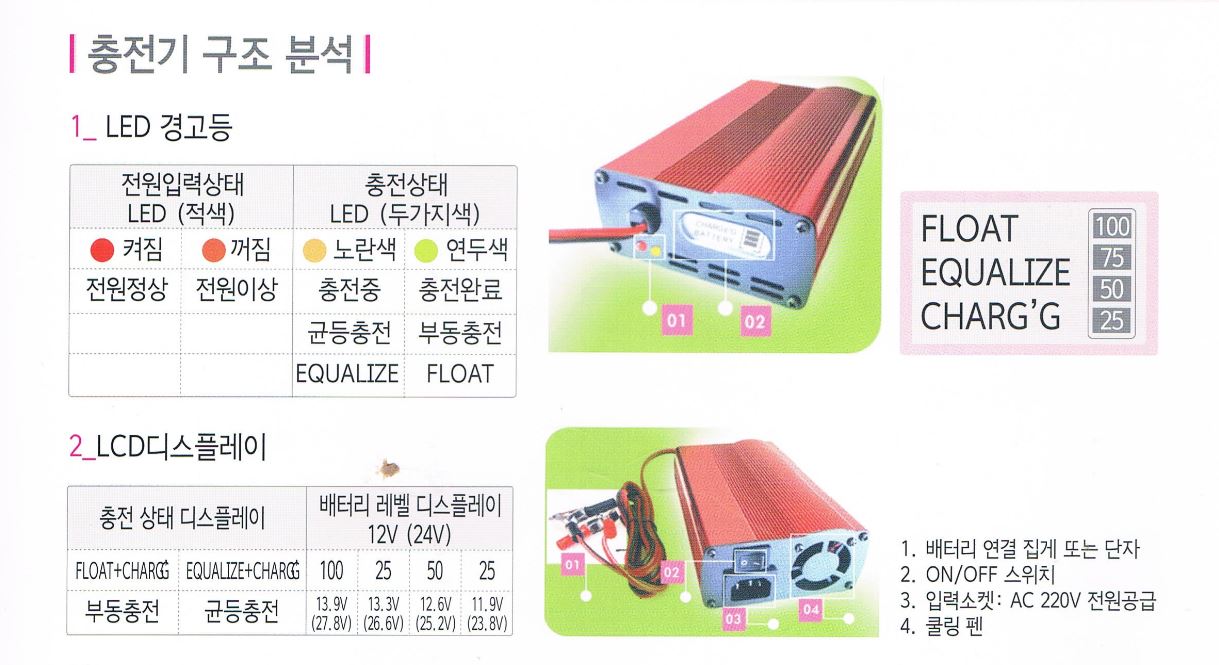

1. LED 확인 방법
- 옆에 흰색 LED는 충전상태를 나타낸다.
노랑색 일때 충전 중(균등충전)상태를 나타낸다.
녹색 일때 충전완료.(부동충전)

2. LCD 확인 방법- CHARG'G는 언제나 깜박거린다. (LED가 노랑색일때는 빠르게, 초록색일때는 느리게 깜박거린다.)
- LED가 노랑색일때는 LCD에 EQUALIZE가 나타난다.
- LED가 초록색일때는 FLOAT가 나타난다.
- 우측에 나타나는 25.50.75.100은 충전량을 %로 나타낸다.

*** 주의사항
충전기본체를 차체위에 올려서 충전하지마세요.
